In de cilinder van een ‘gewone’ verbrandingsmotor beweegt de zuiger op en neer. De slag en boring bepalen samen het volume van de motor. We kennen dat volume als de cilinderinhoud die wordt uitgedrukt in cubieke centimeters (cc) of cubic inch (cui). De verhouding tussen boring en slag heeft een zeer grote invloed op het karakter en de prestaties van het motorblok.
In het kort de belangrijkste begrippen:
- Boring is de diameter van de zuiger.
- Slag is de afstand tussen het onderste dode punt (ODP) en bovenste dode punt (BDP) van de zuiger in de cilinder.
- De zuiger is via de drijfstang verbonden met de krukas. De slag is altijd gelijk aan de krukcirkel.
- Formule berekening cilinderinhoud: slagvolume (Vs) = ¼ n x d2 x s

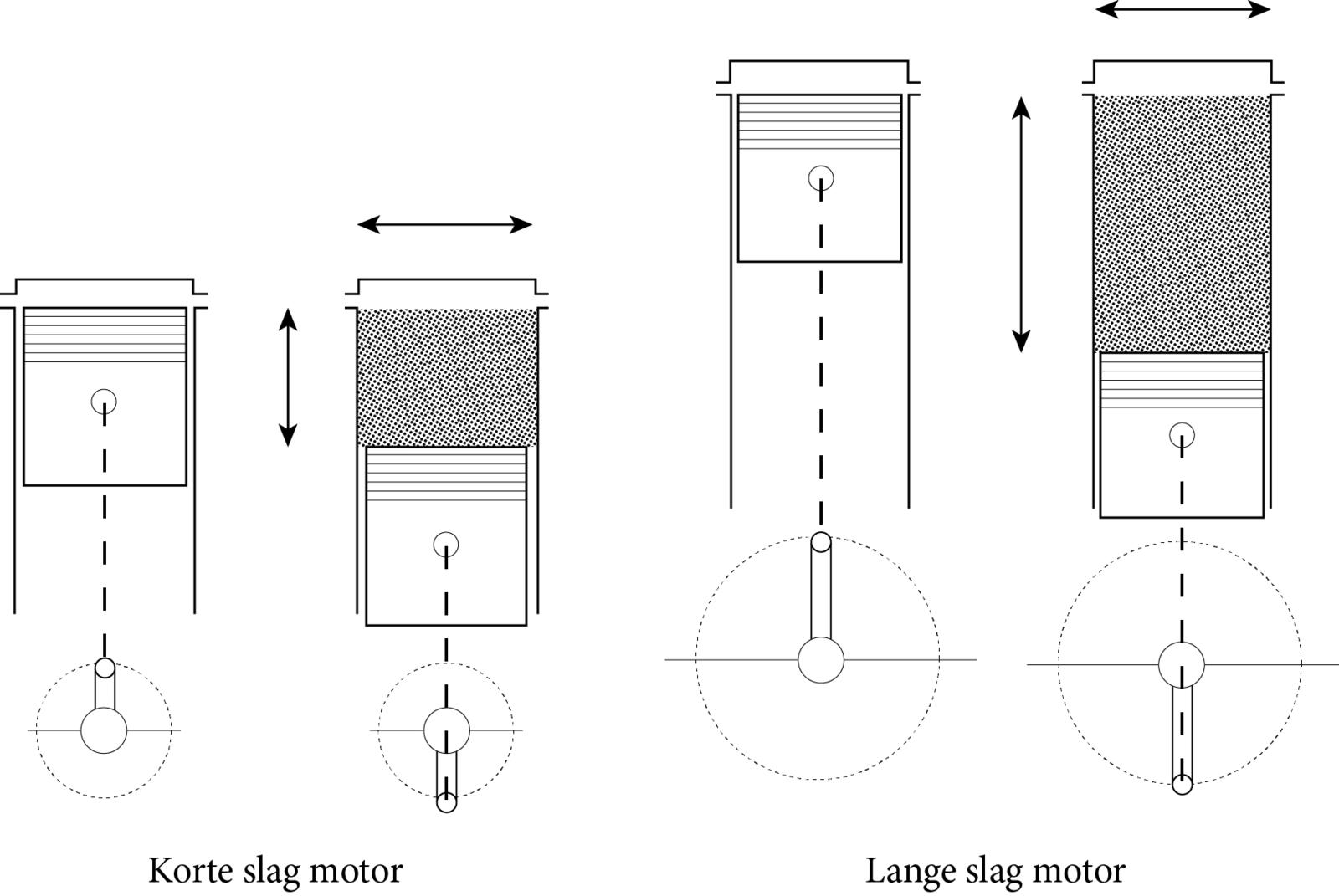

Korteslag motor
Bij de korteslag motor (ook wel overvierkante motor genoemd) is de boring groter dan de slag. We komen dit vaak tegen bij hoogvermogende, sportieve motoren. Door de korte slag legt de zuiger een kortere weg af, wat hogere toerentallen mogelijk maakt. In combinatie met de lengte van het inlaatspruitstuk en de drukgolven die er ontstaan voor de inlaatklep heeft dit type motorblok bij toerentallen van rond de 10.000 omwentelingen per minuut het maximale vermogen. Bij lage toerentallen is de trekkracht echter zeer gering.
Techniek: tunen met Druijff Racing
Langeslag motor
Harleys hebben een langeslag motor. De slag is (veel) langer dan de diameter van de zuiger. Het voordeel hiervan is een veel betere cilindervulling al direct bij lage toerentallen. Hierdoor heeft de motor een grote trekkracht onderin. Dit veel hogere koppel bij lage toerentallen is heel fijn maar heeft ook een nadeel. Bij toerentallen van boven de 5.000 omwentelingen per minuut wordt de zuigersnelheid eigenlijk al te hoog. Het toegestane toptoerental van een langeslag motor ligt veel lager dan bij een korteslag motor, want de zuigersnelheid moet worden beperkt om slijtage te beperken en het motorblok heel te houden.
De ingenieurs van motorfabrikanten hebben al met al een grote uitdaging om de prestaties en het karakter van een motorblokblok te laten voldoen aan jouw wensen.
